안녕하세요! 나는 전력 변압기 공급업체로서 꽤 오랫동안 업계의 한복판에 있었습니다. 제가 고객으로부터 받는 가장 일반적인 질문 중 하나는 전력 변압기의 임피던스 매칭을 달성하는 방법입니다. 이는 변압기의 성능과 전체 전기 시스템에 큰 영향을 미칠 수 있는 중요한 측면입니다. 이제 바로 이 주제에 대해 함께 알아보고 살펴보겠습니다.
전력 변압기의 임피던스 이해
먼저 임피던스가 무엇인지부터 알아보겠습니다. 간단히 말해서 임피던스는 회로의 전기 저항과 비슷하지만 커패시턴스와 인덕턴스의 영향도 고려합니다. 전력 변압기의 경우 임피던스는 변압기가 부하 및 전원과 상호 작용하는 방식을 결정하는 데 중요한 역할을 합니다.
변압기의 임피던스가 부하 또는 소스의 임피던스와 일치하지 않으면 많은 문제가 발생할 수 있습니다. 전력 손실, 전압 강하가 발생할 수 있으며 심지어 시스템의 변압기나 기타 구성 요소가 손상될 수도 있습니다. 그렇기 때문에 임피던스 매칭을 달성하는 것이 매우 중요합니다.
임피던스 매칭이 중요한 이유
파이프를 통해 한 탱크에서 다른 탱크로 물을 옮기려고 한다고 상상해 보십시오. 배관이 너무 좁으면 물의 흐름이 제한되어 물을 효율적으로 이송할 수 없습니다. 반면, 배관이 너무 넓으면 물이 너무 빨리 흘러서 엉망이 될 수 있습니다. 변압기의 전력 전송에도 동일한 원리가 적용됩니다.
임피던스가 일치하면 소스, 변압기 및 부하 간의 전력 전달이 최적화됩니다. 이는 손실을 최소화하면서 전력을 가장 효율적으로 사용할 수 있음을 의미합니다. 또한 전압 변동을 줄이고 전기 시스템의 전반적인 안정성을 향상시키는 데 도움이 됩니다.
전력 변압기의 임피던스에 영향을 미치는 요인
전력 변압기의 임피던스에 영향을 미칠 수 있는 몇 가지 요소가 있습니다. 가장 중요한 몇 가지 사항을 살펴보겠습니다.
- 권선 디자인: 권선 수, 와이어 게이지 및 권선 배열 방식은 모두 임피던스에 상당한 영향을 미칠 수 있습니다. 예를 들어, 권선의 감은 수를 늘리면 일반적으로 임피던스가 증가합니다.
- 핵심 소재: 변압기에 사용되는 코어 재료의 유형도 임피던스에 영향을 미칠 수 있습니다. 서로 다른 코어 재료는 서로 다른 자기 특성을 가지며, 이는 인덕턴스와 그에 따른 임피던스에 영향을 미칠 수 있습니다.
- 빈도: 전기 신호의 주파수도 임피던스를 결정하는 역할을 할 수 있습니다. 변압기는 특정 주파수에서 작동하도록 설계되었으며 작동 주파수가 설계된 범위 내에 있는지 여부에 따라 임피던스가 변경될 수 있습니다.
임피던스 매칭을 달성하는 방법
1. 올바른 변압기 선택

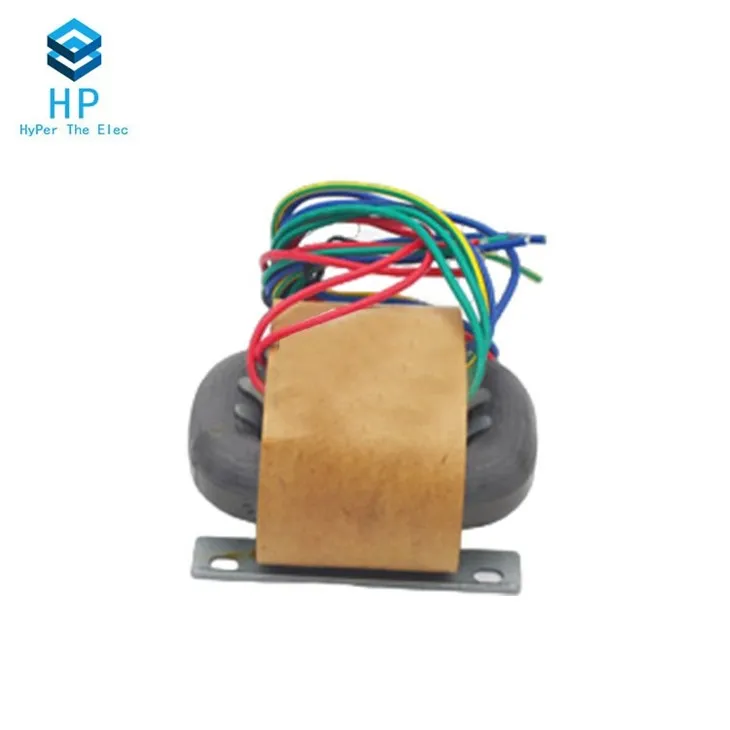

임피던스 매칭을 달성하는 첫 번째 단계는 애플리케이션에 적합한 변압기를 선택하는 것입니다. 우리 회사에서는 다음을 포함하여 다양한 전력 변압기를 제공합니다.R형 변압기,토로이달 변압기, 그리고전력 주파수 변압기. 각 유형의 변압기에는 고유한 임피던스 특성이 있으므로 필요에 가장 적합한 변압기를 선택하는 것이 중요합니다.
변압기를 선택할 때는 부하와 전원의 임피던스 요구 사항을 고려해야 합니다. 일반적으로 이 정보는 사용 중인 장비의 사양에서 찾을 수 있습니다. 부하 및 소스의 임피던스에 가까운 임피던스를 가진 변압기를 선택하십시오.
2. 와인딩 회전 조정
이미 변압기가 있고 임피던스를 조정해야 하는 경우, 이를 수행하는 한 가지 방법은 권선의 감은 수를 변경하는 것입니다. 앞서 언급했듯이 일반적으로 감는 횟수를 늘리면 임피던스가 증가하고, 감는 횟수를 줄이면 임피던스가 감소합니다.
그러나 이 방법에는 기술적인 전문 지식이 필요하므로 자격을 갖춘 전문가만 수행해야 합니다. 권선 회전을 잘못 조정하면 변압기가 손상되고 안전 위험이 발생할 수 있습니다.
3. 임피던스 매칭 네트워크 사용
임피던스 매칭을 달성하기 위한 또 다른 옵션은 임피던스 매칭 네트워크를 사용하는 것입니다. 이는 변압기와 부하 또는 소스 사이의 임피던스를 조정하도록 설계된 회로입니다. L-네트워크, T-네트워크, Pi-네트워크와 같은 여러 유형의 임피던스 정합 네트워크가 있습니다.
임피던스 매칭 네트워크의 선택은 애플리케이션의 특정 요구 사항에 따라 달라집니다. 이러한 네트워크는 매우 복잡할 수 있으므로 전기 엔지니어나 변압기 전문가와 상담하여 요구 사항에 가장 적합한 솔루션을 결정하는 것이 좋습니다.
테스트 및 검증
임피던스 매칭을 달성하기 위한 조치를 취한 후에는 임피던스가 실제로 매칭되는지 테스트하고 확인하는 것이 중요합니다. 임피던스 분석기 또는 네트워크 분석기와 같은 다양한 도구와 기술을 사용하여 임피던스를 측정할 수 있습니다.
임피던스를 테스트하면 전력 전송이 효율적이고 전기 시스템이 제대로 작동하는지 확인하는 데 도움이 됩니다. 임피던스가 일치하지 않는 것으로 확인되면 추가 조정을 하거나 전문가에게 추가 조언을 구해야 할 수도 있습니다.
결론
전력 변압기의 임피던스 매칭을 달성하는 것은 전기 시스템의 효율적이고 안정적인 작동을 보장하는 중요한 측면입니다. 임피던스에 영향을 미치는 요소를 이해하고, 올바른 변압기를 선택하고, 적절한 조정 방법을 사용하면 전력 전송을 최적화하고 손실을 최소화할 수 있습니다.
우리 회사는 귀하가 가능한 최고의 성능을 달성할 수 있도록 고품질 전력 변압기와 전문가 조언을 제공하기 위해 최선을 다하고 있습니다. 임피던스 매칭에 대해 질문이 있거나 애플리케이션에 적합한 변압기를 선택하는 데 도움이 필요한 경우 주저하지 말고 문의하세요. 우리는 귀하의 전력 요구 사항에 맞는 완벽한 솔루션을 찾는 데 도움을 드리고 있습니다.
귀하의 전기 시스템을 더욱 효율적이고 안정적으로 만들기 위해 함께 노력합시다. 변압기 요구 사항과 최적의 임피던스 매칭을 달성하는 데 도움을 줄 수 있는 방법에 대한 대화를 시작하려면 지금 당사에 문의하십시오.
