출력 리액터가 전기 네트워크에 미치는 영향을 평가하는 것은 전기 엔지니어, 시스템 운영자 및 시설 관리자에게 중요한 작업입니다. 평판이 좋은 출력 리액터 공급업체로서 우리는 이 평가의 중요성을 이해하고 고품질 제품과 심층적인 기술 지원을 제공하기 위해 최선을 다하고 있습니다.
1. 출력 반응기의 기본 이해
부하 리액터라고도 알려진 출력 리액터는 가변 주파수 드라이브(VFD)의 출력과 모터 사이에 설치된 유도성 부품입니다. 주요 기능은 VFD에서 생성된 피크 전압 및 전류 스파이크를 줄이는 것입니다. 이러한 스파이크는 VFD의 고주파 스위칭 작동으로 인해 발생하며, 이로 인해 모터 권선의 절연 손상, 전자기 간섭(EMI) 및 조기 모터 고장이 발생할 수 있습니다.
출력 리액터의 인덕턴스는 헨리(H) 단위로 측정되며 리액터의 성능을 결정하는 데 중요한 역할을 합니다. 인덕턴스 값이 높을수록 고주파수 구성요소에 대한 더 나은 필터링을 제공할 수 있지만 전기 회로에 추가적인 전압 강하가 발생할 수도 있습니다.
2. 모터 성능에 미치는 영향
- 절연 보호
출력 리액터가 전기 네트워크에 미치는 가장 중요한 영향 중 하나는 모터 절연 보호입니다. VFD에 의해 생성된 고주파수 전압 스파이크는 모터 케이블에 "전압 반사"라는 현상을 일으킬 수 있습니다. 이러한 반사로 인해 모터 단자의 전압이 모터의 정격 전압보다 훨씬 높아져 시간이 지남에 따라 절연 파괴가 발생할 수 있습니다.
출력 리액터는 이러한 전압 스파이크를 완화하고 반사파의 진폭을 줄이는 데 도움이 됩니다. 이를 통해 모터 절연의 수명을 연장하고 비용이 많이 드는 모터 고장의 위험을 줄입니다. 예를 들어, 모터가 장기간 연속적으로 작동하는 산업 응용 분야에서 출력 리액터를 사용하면 모터 시스템의 신뢰성을 크게 향상시킬 수 있습니다.
- 토크 및 속도 조절
출력 리액터는 모터의 토크 및 속도 조절에도 영향을 미칠 수 있습니다. 리액터의 인덕턴스는 모터 회로의 전압과 전류 사이에 위상 변화를 일으킬 수 있습니다. 이러한 위상 변이는 모터의 유효 임피던스와 그에 따른 토크-속도 특성을 변경할 수 있습니다.
경우에 따라 출력 리액터를 적절하게 선택하면 모터의 토크-속도 곡선을 최적화하는 데 도움이 되어 보다 효율적인 작동이 가능해집니다. 그러나 리액터의 크기가 잘못되면 토크 감소 및 가속 속도 저하를 포함하여 모터 성능이 저하될 수 있습니다.
3. 전력 품질에 미치는 영향
- 고조파 감소
가변 주파수 드라이브는 전기 네트워크에서 고조파를 생성하는 것으로 알려져 있습니다. 고조파는 전압과 전류의 정현파를 왜곡할 수 있는 원하지 않는 주파수 성분입니다. 이러한 고조파는 변압기, 발전기 및 기타 전기 장비의 과열을 유발하고 전력 시스템의 효율성을 감소시키며 민감한 전자 장치의 작동을 방해할 수 있습니다.
출력 리액터는 고주파수 고조파에 대한 저역 통과 필터 역할을 할 수 있습니다. 고조파의 진폭을 줄임으로써 전기 네트워크의 전력 품질을 향상시킵니다. 예를 들어, 여러 개의 VFD 구동 에어컨 시스템을 갖춘 상업용 건물에서 출력 리액터를 설치하면 전기 공급 장치의 고조파 왜곡을 크게 줄여 건물의 다른 전기 부하가 올바르게 작동하도록 보장할 수 있습니다.
- 전자기 간섭(EMI) 완화
VFD의 고주파 스위칭 작동은 전자기 에너지를 방출하여 전자기 간섭(EMI)을 일으킬 수 있습니다. EMI는 통신 시스템, 제어판, 센서 등 근처 전자 장치의 작동을 방해할 수 있습니다.
출력 리액터는 VFD에서 생성된 전자기장을 억제하는 데 도움이 될 수 있습니다. 이는 장벽 역할을 하여 주변 환경으로 방출되는 EMI의 양을 줄입니다. 이는 다수의 전자 장치가 가까이에서 작동하는 산업 환경에서 특히 중요합니다.
4. 시스템 수준 영향
- 전압 강하
출력 리액터가 전기 네트워크에 미치는 영향을 평가할 때 전압 강하는 중요한 고려 사항입니다. 리액터의 인덕턴스는 특히 고주파수와 높은 부하에서 리액터에 걸쳐 전압 강하를 유발합니다.
과도한 전압 강하는 모터 성능 저하 및 비효율적인 작동을 초래할 수 있습니다. 따라서 원하는 필터링 및 보호 기능을 달성하면서 전압 강하를 최소화하려면 적절한 인덕턴스 값을 가진 출력 리액터를 선택하는 것이 중요합니다. 전기 엔지니어는 일반적으로 리액터의 인덕턴스, 이를 통해 흐르는 전류 및 시스템 주파수를 기반으로 전압 강하를 계산합니다.
- 다른 구성 요소와의 상호 작용
출력 리액터는 독립적으로 작동하지 않습니다. 변압기, 커패시터 및 기타 리액터와 같은 전기 네트워크의 다른 구성 요소와 상호 작용합니다. 이러한 상호 작용은 시스템의 전체 성능에 긍정적인 영향과 부정적인 영향을 모두 미칠 수 있습니다.
예를 들어, 출력 리액터는 역률 보정 커패시터 뱅크와 상호 작용할 수 있습니다. 리액터와 커패시터 뱅크의 조합이 적절하게 설계되지 않으면 전기 시스템에 공진이 발생하여 과도한 전압 및 전류 진동이 발생할 수 있습니다. 따라서 시스템 설계 단계에서 출력 리액터와 다른 구성 요소 간의 상호 작용을 신중하게 고려해야 합니다.
5. 다양한 유형의 원자로와 그 영향
전기 네트워크와 관련된 여러 유형의 원자로가 있습니다.직렬 공진 반응기,포화 반응기, 그리고가변반응기.
- 직렬 공진 반응기
직렬 공진 리액터는 특정 주파수에서 공진하도록 설계되었습니다. 커패시터와 함께 사용하면 특정 고조파를 선택적으로 필터링할 수 있는 공진 회로를 생성할 수 있습니다. 상당한 고조파 왜곡이 있는 전기 네트워크에서 직렬 공진 리액터는 전력 품질을 향상시키는 효과적인 솔루션이 될 수 있습니다. - 포화 반응기

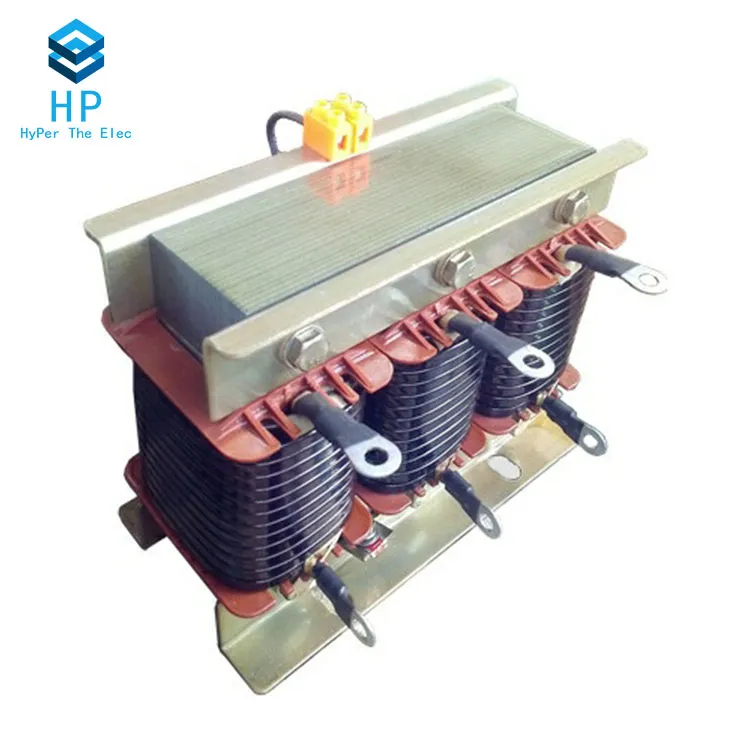

포화 리액터는 전기 회로의 전류 흐름을 제어하는 데 사용됩니다. 인덕턴스가 전류에 따라 변하는 비선형 특성을 가지고 있습니다. 이러한 특성으로 인해 일부 유형의 모터 제어 시스템과 같이 가변 임피던스가 필요한 응용 분야에 적합합니다. - 가변반응기
가변 리액터를 사용하면 인덕턴스 값을 조정할 수 있습니다. 이러한 유연성 덕분에 시간이 지남에 따라 전기 부하가 크게 변하는 응용 분야에 유용합니다. 예를 들어 부하가 변동하는 전력망에서 가변 리액터를 조정하여 원하는 역률과 전압 수준을 유지할 수 있습니다.
6. 영향평가 방법
- 시뮬레이션 도구
ETAP, PSCAD 및 MATLAB/Simulink와 같은 최신 전기 시뮬레이션 소프트웨어를 사용하여 전기 네트워크 및 출력 리액터를 모델링할 수 있습니다. 이러한 도구를 사용하면 엔지니어는 다양한 작동 조건을 시뮬레이션하고 리액터가 모터 성능, 전력 품질 및 시스템 안정성에 미치는 영향을 분석할 수 있습니다. - 현장 측정
현장 측정은 시뮬레이션 결과를 검증하고 실제 데이터를 얻는 데 필수적입니다. 전기 엔지니어는 전력 분석기, 오실로스코프, 변류기 등의 장비를 사용하여 출력 리액터 설치 전후에 전기 네트워크의 전압, 전류, 전력 및 고조파 함량을 측정할 수 있습니다.
7. 결론
결론적으로 출력 리액터가 전기 네트워크에 미치는 영향을 평가하는 것은 복잡하지만 필수적인 작업입니다. 출력 리액터는 모터 성능, 전력 품질 및 시스템 안정성에 상당한 영향을 미칠 수 있습니다. 출력 리액터의 기본 사항을 이해하고, 전기 네트워크의 다양한 측면에 미치는 영향을 고려하고, 적절한 평가 방법을 사용함으로써 특정 애플리케이션에 적합한 출력 리액터를 선택하고 설치할 수 있습니다.
선도적인 출력 리액터 공급업체로서 당사는 귀사의 리액터가 전기 네트워크에 미치는 영향을 평가하는 프로세스를 탐색하는 데 도움이 되는 전문 지식과 경험을 보유하고 있습니다. 귀하의 시스템에 Output Reactor 구현을 고려하고 계시다면 당사에 연락하여 자세한 상담을 받으시기 바랍니다. 당사의 전문가 팀은 귀하의 특정 요구 사항에 따라 맞춤형 솔루션을 제공하고 전기 네트워크에서 최적의 성능과 신뢰성을 달성하도록 도와드릴 수 있습니다.
