안녕하세요! 코일 인덕터 공급업체로서 저는 이 멋진 작은 구성 요소 뒤에 숨어 있는 원리에 대해 자주 질문을 받습니다. 그럼 본격적으로 알아보고 이해하기 쉽게 분해해 보겠습니다.

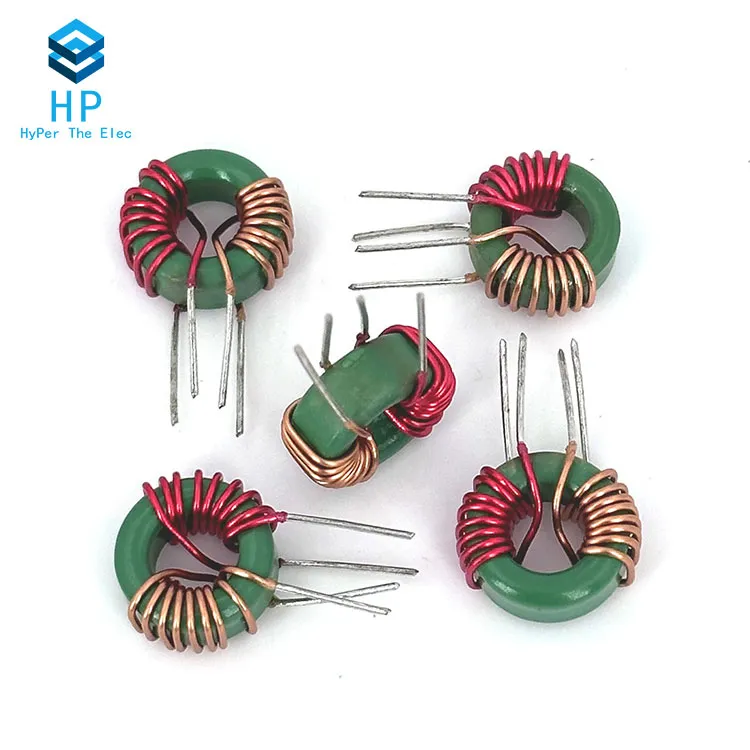

먼저, 코일 인덕터란 무엇입니까? 코일 인덕터는 이름에서 알 수 있듯이 기본적으로 와이어 코일입니다. 자세한 내용을 확인하실 수 있습니다코일 인덕터. 이는 기본적인 수동 전자 부품 중 하나이며 모든 종류의 전자 회로에서 중요한 역할을 합니다.
코일 인덕터의 원리는 전자기학에 뿌리를 두고 있습니다. 전선에 전류가 흐르면 전선 주위에 자기장이 생성됩니다. 이제 전선을 감으면 상황이 더욱 흥미로워집니다. 코일의 각 회전마다 자기장이 합쳐져 코일 내부에 더 강하고 집중된 자기장이 생성됩니다.
이 자기장이 어떻게 작동하는지 이야기해 봅시다. 패러데이의 전자기 유도 법칙에 따르면, 변화하는 자기장은 도체에 기전력(EMF)을 유도할 수 있습니다. 코일 인덕터의 경우 코일에 흐르는 전류가 변하면 코일 주위의 자기장도 변합니다. 그리고 이 변화하는 자기장은 코일 자체에 EMF를 유도합니다.
이 유도된 EMF는 매우 중요한 특성을 가지고 있습니다. 그것은 항상 그것을 야기한 전류의 변화에 반대합니다. 이는 렌츠의 법칙으로 알려져 있습니다. 따라서 코일을 통과하는 전류가 증가하면 유도 EMF가 전류를 줄이려고 노력합니다. 전류가 감소하면 유도된 EMF는 전류 흐름을 유지하려고 합니다.
전류 변화에 대한 이러한 반대는 코일 인덕터가 회로에서 고유한 동작을 제공하는 이유입니다. 그들은 일종의 "전기적 관성"처럼 작용합니다. 움직이는 무거운 물체가 속도 변화에 저항하는 것처럼 코일 인덕터도 이를 통해 흐르는 전류 변화에 저항합니다.
코일 인덕터의 주요 매개변수 중 하나는 헨리(H) 단위로 측정되는 인덕턴스입니다. 인덕턴스는 주어진 전류 변화율에 대해 인덕터가 생성하는 유도 EMF의 양을 측정한 것입니다. 코일의 인덕턴스는 코일의 감은 수, 코일의 단면적, 코일의 길이 및 코어 재료의 투자율(코일 내부에 코어가 있는 경우)과 같은 여러 요소에 따라 달라집니다.
코일의 감은 수를 늘리면 인덕턴스가 증가합니다. 그 이유는 더 많은 회전이 더 강한 자기장을 의미하고 주어진 전류 변화에 대해 더 많은 유도 EMF를 의미하기 때문입니다. 마찬가지로, 코일의 단면적을 늘리면 인덕턴스도 증가합니다. 면적이 넓을수록 자속이 더 커져 결과적으로 EMF가 더 많이 유도됩니다.
이제 다양한 유형의 코일 인덕터와 해당 애플리케이션에 대해 이야기해 보겠습니다. 코일 인덕터에는 공심 인덕터, 철심 인덕터, 페라이트 코어 인덕터 등 다양한 유형이 있습니다. 공심 인덕터는 인덕턴스 값이 낮지만 자기 코어와 관련된 손실이 없기 때문에 고주파 애플리케이션에 적합합니다. 철심 인덕터는 높은 인덕턴스 값을 가질 수 있지만 고주파수에서 코어 손실이 더 높기 때문에 저주파 애플리케이션에 더 적합합니다. 페라이트 - 코어 인덕터는 인덕턴스와 코어 손실 간의 균형을 잘 유지하므로 광범위한 주파수에 널리 사용됩니다.
코일 인덕터는 다양한 응용 분야에 사용됩니다. 일반적인 용도 중 하나는 전원 공급 장치입니다. 스위칭 전원 공급 장치에서 코일 인덕터는 에너지를 저장하고 방출하는 데 사용되어 출력 전압을 평활화하고 리플을 줄이는 데 도움이 됩니다. 또한 필터 회로에서도 중요한 역할을 합니다. 다음에 대해 자세히 알아볼 수 있습니다.필터 인덕터원하지 않는 주파수를 필터링하기 위해 특별히 설계된 코일 인덕터 유형입니다.
또 다른 중요한 응용 분야는 역률 보정(PFC)입니다.PFC 인덕터전기 장비의 역률을 개선하는 데 사용되며, 이는 에너지 소비를 줄이고 전력망의 효율성을 향상시키는 데 도움이 됩니다.
코일 인덕터를 설계할 때 명심해야 할 몇 가지 사항이 있습니다. 회로의 작동 주파수, 필요한 인덕턴스 값, 인덕터의 전류 정격 및 허용 가능한 코어 손실을 고려해야 합니다.
고주파 애플리케이션의 경우 손실이 적은 코어 소재와 기생 용량을 최소화하는 설계를 갖춘 인덕터를 선택할 수 있습니다. 저주파 애플리케이션에서는 올바른 인덕턴스 값과 전류 처리 용량을 얻는 데 더 집중할 수 있습니다.
코일 인덕터를 제조한다는 측면에서는 정밀한 공정입니다. 먼저 게이지, 절연체, 재료 등이 달라질 수 있는 올바른 유형의 전선부터 시작합니다. 그런 다음 와이어는 용도에 따라 다양한 재료로 만들어질 수 있는 코어 주위에 감겨 있습니다. 권선 공정은 정확한 권선 수와 권선 사이의 적절한 간격을 보장하기 위해 신중하게 제어되어야 합니다.
권선이 완료된 후 인덕터는 필요한 사양을 충족하는지 확인하기 위해 캡슐화 또는 테스트와 같은 몇 가지 추가 프로세스를 거칠 수 있습니다.
코일 인덕터 공급업체로서 저는 고객마다 요구 사항이 다르다는 것을 알고 있습니다. 소규모 전자 프로젝트를 진행하든 대규모 산업 응용 분야를 진행하든 당사는 귀하의 요구 사항에 맞는 광범위한 코일 인덕터를 제공할 수 있습니다.
코일 인덕터, 필터 인덕터 또는 PFC 인덕터 시장에 있고 당사 제품에 대해 자세히 알아보거나 특정 요구 사항에 대해 논의하고 싶다면 주저하지 말고 문의하세요. 우리는 귀하의 프로젝트에 완벽한 인덕터 솔루션을 찾는 데 도움을 드리고 있습니다.
참고자료:
- 할리데이, D., 레스닉, R., & 워커, J. (2014). 물리학의 기초. 와일리.
- Boylestad, RL, & Nashelsky, L. (2011). 전자 장치 및 회로 이론. 피어슨.
