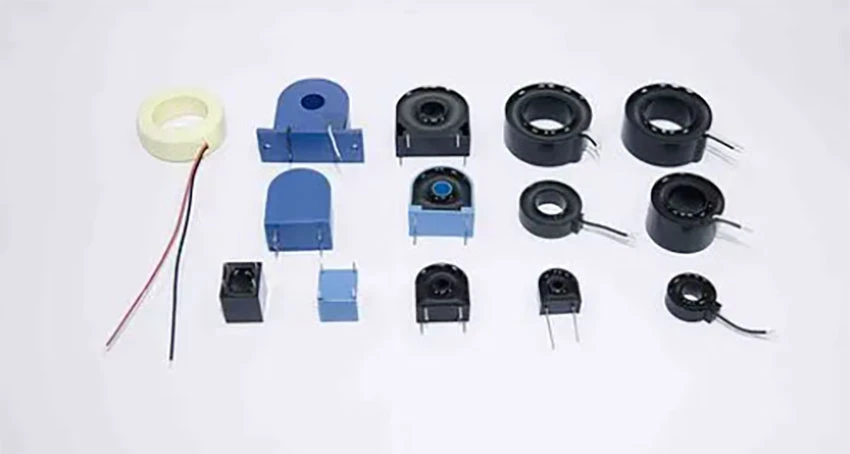

전자 전류 변압기

변류기의 원리는 전자기 유도의 원리를 기반으로 합니다. 변류기는 폐쇄형 코어와 권선으로 구성됩니다. 1차 권선의 감은 수는 매우 적고, 측정해야 하는 전류선에 묶여 있기 때문에 전류가 모두 선로에 흐르는 경우가 많으며, 2차 권선의 감은 수는 상대적으로 많습니다. , 측정기와 보호 루프에 연결됩니다. 변류기가 작동 중일 때 2차 루프는 항상 닫혀 있으므로 측정 장비의 직렬 코일과 보호 루프의 임피던스는 매우 작습니다. 변류기의 작동 상태는 단락에 가깝습니다.

도면 사용자 정의 지원

다양한 용도에 따라 변류기는 대략 두 가지 범주로 나눌 수 있습니다.

변류기 측정(또는 변류기의 권선 측정): 정상 작동 전류 범위 내에서 전력망의 전류 정보를 측정 및 계량 장치에 제공합니다.

보호 전류 변압기(또는 전류 변압기의 보호 권선): 전력망 오류 상태에서 전력망 오류 전류 정보를 통해 계전기 보호 및 기타 장치를 제공합니다.

원본: 우시, 장쑤성, 중국

인증: ISO9001, CE, ISO14001, OHSAS18001 등

가격: 협상 가능

재질 : 뼈대, 자기 코어, 에나멜 와이어, 절연 테이프 등

전압: 380V 50Hz, 전압은 현지 수요에 따라 달라질 수 있습니다.

지불 기간: TT, LC

배달 날짜: 협상 가능

포장: 수출 표준

시장: 중동/아프리카/아시아/남아메리카/유럽/북아메리카

보증: 1년

MOQ: 1 세트

주요 기술 요구 사항

정격 용량: 정격 2차 전류가 정격 2차 부하를 통과할 때 소비되는 피상 전력입니다. 정격 용량은 피상 전력 VA 또는 2차 정격 부하 임피던스 Ω으로 표현될 수 있습니다.

1차 정격 전류: 변류기의 1차 권선을 통과하도록 허용된 부하 전류입니다. 전력계통용 변류기의 1차 정격전류는 5~25000A이고, 시험장비용 정밀 변류기의 경우 0.1~50000A이다. 변류기는 정격 전류에서 오랫동안 작동할 수 있습니다. 부하 전류가 정격 전류 값을 초과하는 경우를 과부하라고 합니다. 변류기의 장기간 과부하 작동으로 인해 권선이 소손되거나 서비스 수명이 단축됩니다.

2차 정격 전류: 1차 유도 전류는 변류기의 2차 권선을 통해 허용됩니다.

정격전류비(가변비) : 1차 정격전류와 2차 정격전류의 비율.

정격 전압: 1차 권선이 오랫동안 접지에 견딜 수 있는 최대 전압(유효 값은 kV 단위). 연결된 라인의 정격 상 전압보다 낮아서는 안 됩니다. 변류기의 정격 전압은 0.5, 3,6,10,35,110,220,330,500 kV와 같은 여러 전압 레벨로 나뉩니다.

10% 배수: 변류기의 전류 오차가 지정된 2차 부하 및 임의의 역률보다 -10%일 때 정격 값에 대한 1차 전류의 배수입니다. 10% 배수는 계전기 보호와 관련된 기술 지표입니다.

정확도 등급: 변압기의 오차(비율 및 각도 차이) 등급을 나타냅니다. 변류기의 정확도 레벨은 {{0}}.001 ~ 1의 다양한 레벨로 나누어지며, 원본에 비해 정확도가 크게 향상되었습니다. 발전소, 변전소, 배전반의 전원 장치에 사용되는 전기 기기는 일반적으로 0.5 또는 0.2입니다. 장비의 경우 라인 릴레이 보호는 일반적으로 1레벨 이상입니다. 전력 계량에 사용하는 경우 측정된 부하 용량 또는 전력 소비량에 따라 규정 요구 사항에 따라 선택합니다(첫 번째 강의 참조).

비율 차이: 변압기의 오류에는 비율 차이와 각도 차이의 두 부분이 포함됩니다. 비율차라 불리는 비율오차는 일반적으로 기호 f로 표현되는데, 이는 실제 2차 전류와 2차측으로 환산된 1차 전류의 차이와 같고, 1차 전류를 2차측으로 환산한 비율과 같다. 2차측은 백분율로 표시됩니다.

각도 차이: 위상 각도 오류는 일반적으로 180도 회전 후 2차 전류 벡터와 1차 전류 벡터 간의 위상차인 기호 δ로 표시되는 각도 차이라고 합니다. 1차 전류 벡터 δ 앞의 2차 전류 벡터는 양수, 역방향은 음수로 지정되며, 계산 단위는 분(')을 사용합니다.

열적 안정성과 동적 안정성은 여러 가지였습니다. 전력 시스템이 고장 났을 때 변류기는 단락 전류로 인한 큰 전류의 열 효과와 전기 역학적 효과를 받게 되며 변류기는 손상되지 않고 견딜 수 있어야 합니다. . 이 능력은 열 안정성과 동적 안정성의 배수로 표현됩니다. 열 안정성 비율은 변류기의 열이 열 안정성 전류의 1s 이내 허용 한도를 초과하지 않도록 하는 전류와 변류기의 정격 전류 사이의 비율입니다. 동적 안정성 계수는 ​​변류기가 정격 전류에 견딜 수 있는 최대 순간 전류의 비율입니다.
